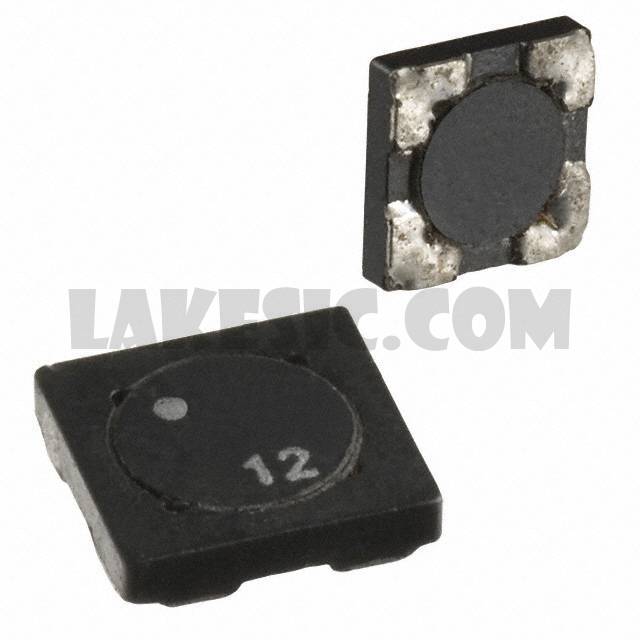

SDQ12-R47-R


SDQ12-R47-R

Part NumberSDQ12-R47-R

Manufacturer

Description

Datasheet

Package / CaseNonstandard

Unit PriceRequest a Quote

Lead TimeTo be Confirmed

Detailed Description

SDQ12-R47-R - Product Attributes

Categories Inductors, Coils, Chokes / Arrays, Signal Transformers
Datasheet
Standard Package3800
ManufacturerEaton - Electronics Division
SeriesSDQ
PackagingTape & Reel (TR)
Part StatusActive
Number of Coils2
Inductance - Connected In Parallel490nH
Inductance - Connected In Series1.96µH
Tolerance±30%
Current Rating - Parallel2.78A
Current Rating - Series1.39A
Current Saturation - Parallel4.34A
Current Saturation - Series2.17A
DC Resistance (DCR) - Parallel32.5mOhm
DC Resistance (DCR) - Series129.8mOhm
ShieldingShielded
Ratings-
Operating Temperature-40°C ~ 125°C
Mounting TypeSurface Mount
Package / CaseNonstandard
Size / Dimension0.205" L x 0.205" W (5.20mm x 5.20mm)
Height0.047" (1.19mm)
